Sysmmetrical Components 3

목적: 송전단과 수전단 사이의 직렬 임피던스를 대칭성분으로 분해하여 회로로 표현.

위의 회로에서 직렬 상 임피던스를 통한 전압 강하는 다음과 같다.

이는 다음과 같이 간단히 나타낼 수 있다.

이를 대칭성분으로 변환하는 과정은 다음과 같다.

이때 Zs: 직렬 상 임피던스 대칭 행렬은 아래와 같다.

위의 식에 아래의 값을 대입하여 최종식을 얻을 수 있다.

최종식은 다음과 같다.

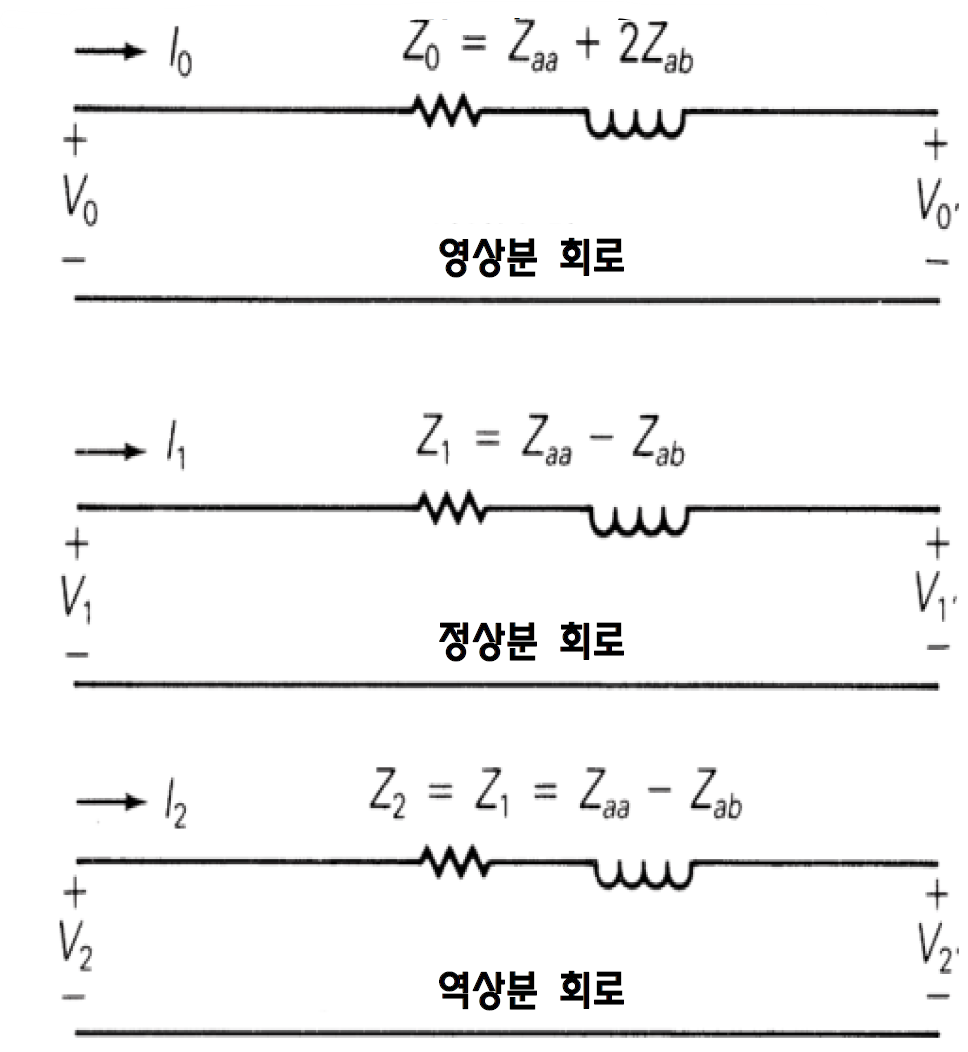

따라서 영상분, 정상분, 역상분에 대한 회로로 분리하면 아래와 같다.

Power System J.Duncan Glover, Thomas J. Overbye, Mulukutla S. Sarma
